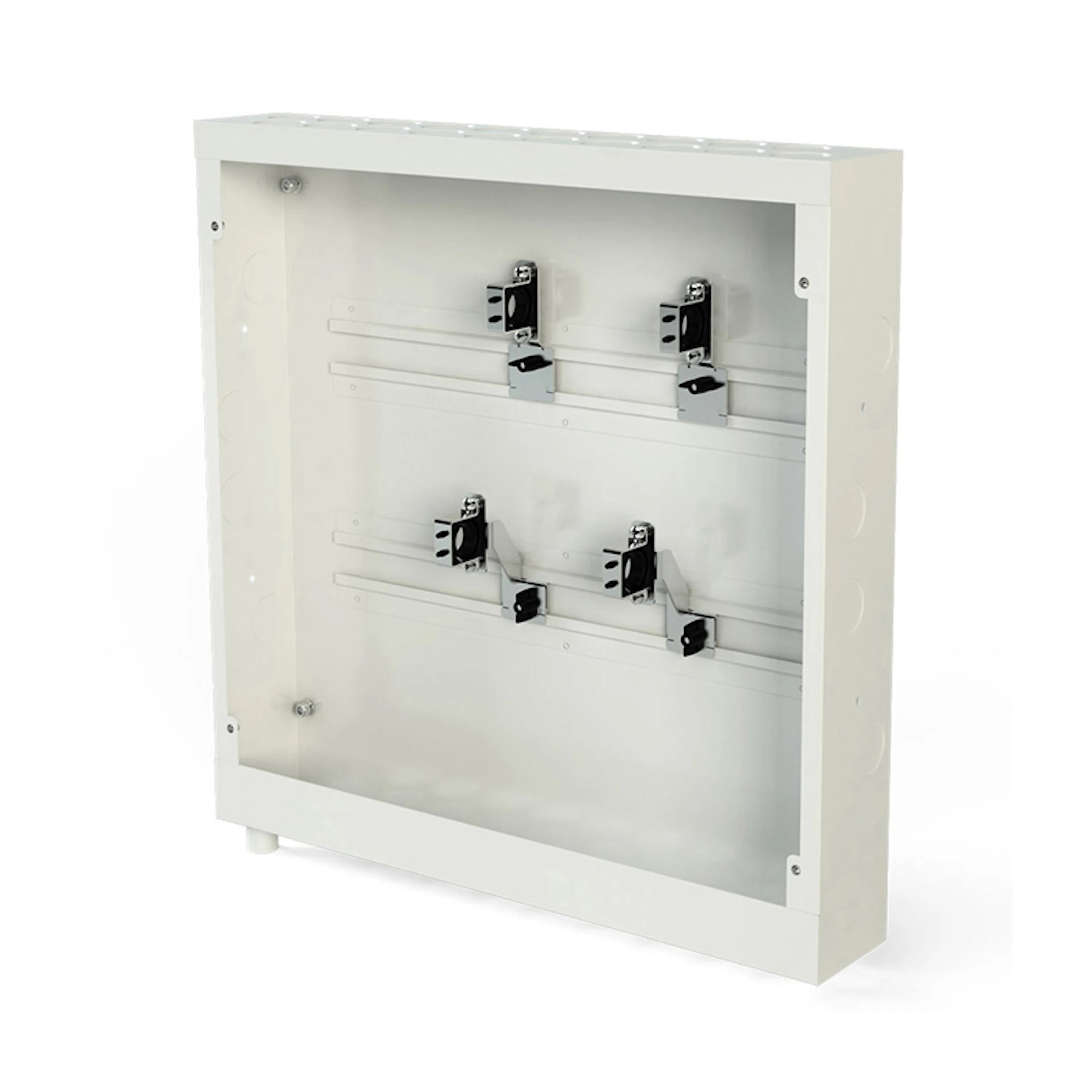

Fordelingsskap LK Systems

UNI

550

LK Fordelerskap UNI kan monteres innebygd i veggen, ved denne monteringen kan LK Ramme/lukke UNI INB brukes. LK Fordelerskap UNI kan også monteres utvendig på veggen, ved denne monteringen kan Ramme/lukke UNI UTV brukes sammen med LK Sokkel UNI. Når LK Fordelerskap UNI 350 og UNI 550 monteres i taket, skal LK Ramme/lukke UNI TAK brukes. OBS! Fordelerskap, ramme/lukke og sokkel er separate artikler.

Skapet er beregnet for 2 stk. LK Fordelingsrør med maksimalt antall uttak i henhold til tabellen. Konsollene til fordelingsrørene er inkludert i skapet. Konsollene kan enkelt bytte plass for å koble rør nedenfra eller ovenfra. LK Dreneringsbøy V2 komplett er inkludert for utgang gjennom veggen med lekkasjindikasjon fra fordelerskapet. Beskyttelsespose for å trekke over skapet under byggetiden er inkludert.

OBS! I tilfeller der en hovedledning trekkes inne i skapet, kan det maksimale antall uttak reduseres med ett eller flere uttak.

For å maksimere antall uttak i fordelerskapene, bør kaldvannsstammen plasseres på venstre side i skapet og betjene den nedre fordelingsrøret. Varmvannsstammen bør plasseres på høyre side og kobles til det øvre fordelingsrøret.

Tilsvarende for varmt vann, bør stammen for tilførselsledningen plasseres på venstre side i skapet og betjene den nedre fordelingsrøret. Stammen for returledningen bør plasseres på høyre side og kobles til det øvre fordelingsrøret.

Tilkoblinger med maks tomrørsdimensjon 34 mm kan kobles nedenfra, fra valgfri side eller ovenfra. Hvis tomrør med dimensjon 44 mm skal kobles til, må LK Skapsgjennomføring 44 tomrør brukes, RSK 241 95 95.

Skapet suppleres med nødvendig antall skapsgjennomføringer. OBS! Separat artikkel:
- For tomrør dimensjon 25 brukes LK Skapsgjennomføring 25 tomrør, RSK 187 44 83.
- For rør dimensjon 12–34 brukes LK Skapsgjennomføring UNI, RSK 187 44 84.
